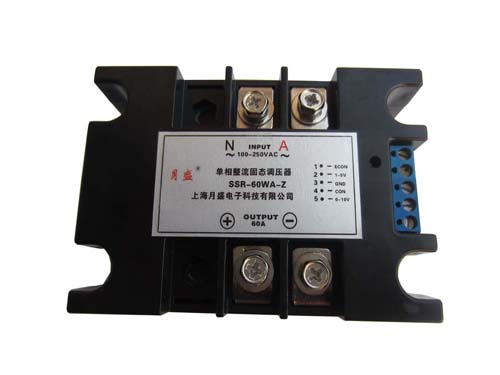

| 型 號 |
SSR-40WA-Z，SSR-60WA-Z，SSR-80WA-Z，
SSR-100WA-Z，SSR-150WA-Z，SSR-200WA-Z
|
輸
入
參
數 |
工作電壓 |
/ |
| 控制信號 |

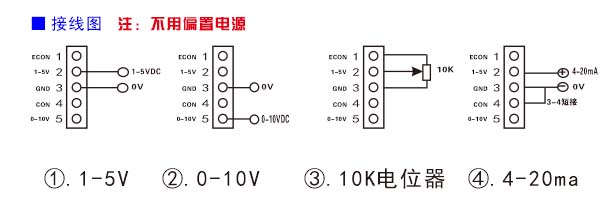

4-20ma,1-5V,10KΩ電位器
|
| 控制電流 |
4-20mA 輸出阻抗：250Ω |
|
手動電位器阻值
|
10KΩ
|
輸
出
參
數 |
負載電壓 |
進220VAC出0-200VDC，進380VAC（雙火）出0-340VDC |
|
額定工作電流
|
40A.60A.80A.100A.150A.200A |
| 通態壓降 |
/ |
|
最小導通電流
|
50mA |
|
斷態漏電流
|
小于10mA |
性
能
參
數 |
介質耐壓
|
2500VAC，1分鐘 |
| 絕緣電壓 |
≥2500V |
| 絕緣電阻 |
≥100MΩ |
| 工作溫度 |
—35～75 ℃ |
| 電源頻率 |
50/60HZ |
| 散熱條件 |
≥25A配散熱器,≥40A再加風扇強冷 選用YS-S系列散熱器 |
| 負載電流安全系數 |
阻性負載取2倍以上,感性負載取3倍以上 |
| 外形尺寸 |
105.0L×74.0W×33.0H |
| 重量 |
280g |

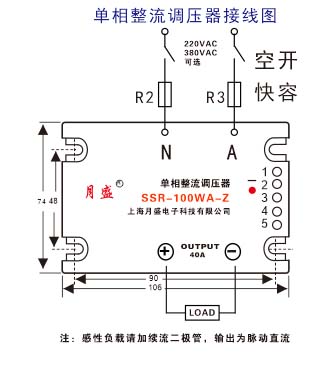

三.單相整流調壓器外形尺寸和安裝接線圖:(單位:mm)

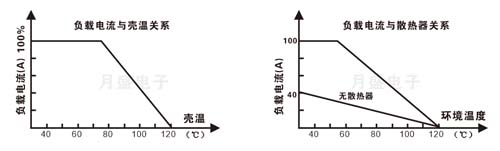

溫度曲線圖:
五. 固態繼電器產品選用注意事項:
● 選擇產品時，應根據負載的性質不同，在電流檔次上留有不同的余量。（阻性負載時,可按2-3倍負載電流選取。感性或容性負載時,可按3-5 倍負載電流選?。?nbsp;
● 根據負載電流與環境溫度的關系，當環境溫度較高或散熱條件欠佳時。應增加電流容量。為防使用時負載短路，要求在負載回路中串接與本產品相應的快速斷路開關或快速熔斷器。
● 感性負載時，應在輸出端并接壓敏電阻，以防過壓時損壞晶閘管。壓敏電阻(MOV)的選配：240V檔時選430-470V，440V檔時選680-750V， 660V檔時選1100-1200V。
● 安裝時，要求散熱器與本產品接觸面之間必須平整、光潔，并在其表面均勻涂上一層導熱硅脂，最后再將套上平墊圈、彈簧墊圈的螺絲對稱擰緊固定。
● 當固態繼電器首次工作停機后，應趁其尚有余溫再緊固一下固定螺釘，以使固態繼電器底板和散熱器表面能夠緊密接觸，達到最佳散熱效果。
● 不同型號固態繼電器其標稱電流是在環境溫度為40℃時的標稱電流,所以散熱要充分!!
● 注意負載端不要用萬用表來叛斷產品的好壞!
|
