       增強型三相固態繼電器






      增強型三相固態繼電器







    聯系人 : 嵇先生




    電話 : 021-37528292





    手機 : 13636400688




    傳真 : 021-37528292




    地址 : 上海市奉賢區南橋鎮新民港路175-16號


















       產品詳情



      一. 三相增強型固態繼電器產品特點
      　① 控制回路與負載回路之間光電隔離.　② 可控硅輸出,零電流關斷,電壓過零開啟.　③ 使用時需配適當散熱器,必要時加強迫風冷.　④ 控制信號與TTL邏輯兼容;可選配安全防護罩.　⑤ 阻燃工程塑料外殼,金屬底板.　⑥ 三相啟動特性一致.　⑦ 用途廣范,可用于阻性感性負載:如白熾燈,調溫,工業電爐,烘箱,電機,電氣開關柜,自動化控制等設備.　⑧具體參數或使用注意事項,可致電或微信:13636400688加微信時請注明來意,在線QQ:77160609
      二. 三相增強型固態繼電器產品概述
      　三相增強型固態繼電器是一種無觸點通斷電子開關,其中兩個小端子為輸入控制端,另外兩端為輸出受控端,一進一出,中間采用光電隔離,作為輸入輸出之間采用光電耦合.在輸入端加上直流或脈沖信號,輸出端就能從關斷狀態轉變成導通狀態(無信號時呈阻斷狀態),從而控制較大負載.整個器件無可動部件及觸點,可實現相當于常用的機械式電磁繼電器一樣的功能.　　由于固態繼電器是由固體元件組成的無觸點開關元件,所以與電磁繼電器相比具有工作可靠、開關速度快、無噪音、壽命長、體積小、無火花、耐蝕防爆抗振等特點.對外界干擾小,能與邏輯電路兼容、抗干擾能力強、開關速度快和使用方便等一系列優點,因而具有很寬的應用領域,有逐步取代傳統電磁繼電器之勢,并可進一步擴展到傳統電磁繼電器無法應用的計算機等領域,目前已廣泛應用于計算機外圍接口設備、電爐加熱恒溫設備;數控機械、遙控系統、工業自動化裝置;信號燈、交通燈、照明舞臺燈光控制設備;儀器儀表、醫療器械、復印機、彩擴機、橡塑機械、自動洗衣機;另外在化工、煤礦等需防爆、防濕、防腐蝕場合中都有大量使用,已成為繼電器家庭的理想更新?lián)Q代產品.
      三. 以下是大功率單相固態繼電器參數:
      型 號
      TSR-40DA-R........TSR-200DA-R
      TSR-40AA-R........TSR-200AA-R
      輸
      入
      參
      數      		控制方式4-32VDC(直流) / 90-250VAC
      輸入電流大于5mA
      工作指示LED
      通斷時間≤10mS(毫秒)
      可靠關斷電壓小于0.8VDC/小于30VAC
      輸
      出
      參
      數      		輸出電壓交流24-480VAC
      額定工作電流40A,60A,80A,100A,120A,150A,200A
      通態壓降≤1.5V
      最小導通電流50mA
      斷態漏電流小于10mA
      性
      能
      參
      數      		介質耐壓2500VAC，1分鐘
      絕緣電壓≥2500V
      絕緣電阻≥100MΩ
      工作溫度—35～75 ℃
      電源頻率50/60HZ
      散熱條件可以用YS-S2-150,YS-S2-200,YS-S2-250加風冷
      負載電流安全系數阻性負載取2倍以上,感性負載取3倍以上
      外形尺寸94.0L×34.0W×42.5H
      重量360g

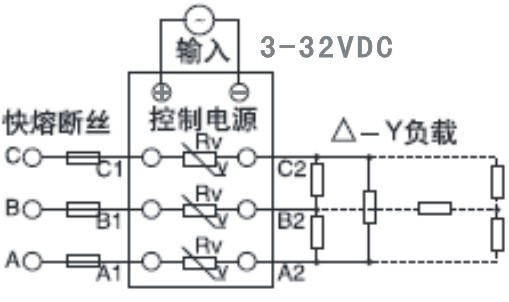

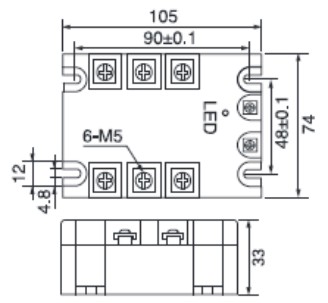

      四. 大功率固態繼電器外形尺寸和安裝接線圖:(單位:mm)


      溫度曲線圖:

      五. 固態繼電器產品選用注意事項:
      　● 選擇產品時，應根據負載的性質不同，在電流檔次上留有不同的余量。（阻性負載時,可按2-3倍負載電流選取。感性或容性負載時,可按3-5 倍負載電流選取）。
      　● 根據負載電流與環境溫度的關系，當環境溫度較高或散熱條件欠佳時。應增加電流容量。為防使用時負載短路，要求在負載回路中串接與本產品相應的快速斷路開關或快速熔斷器。
      　● 感性負載時，應在輸出端并接壓敏電阻，以防過壓時損壞晶閘管。壓敏電阻(MOV)的選配：240V檔時選430-470V，440V檔時選680-750V， 660V檔時選1100-1200V。
      　● 安裝時，要求散熱器與本產品接觸面之間必須平整、光潔，并在其表面均勻涂上一層導熱硅脂，最后再將套上平墊圈、彈簧墊圈的螺絲對稱擰緊固定。
      　● 當固態繼電器首次工作停機后，應趁其尚有余溫再緊固一下固定螺釘，以使固態繼電器底板和散熱器表面能夠緊密接觸，達到最佳散熱效果。
      　● 不同型號固態繼電器其標稱電流是在環境溫度為40℃時的標稱電流,所以散熱要充分!!
